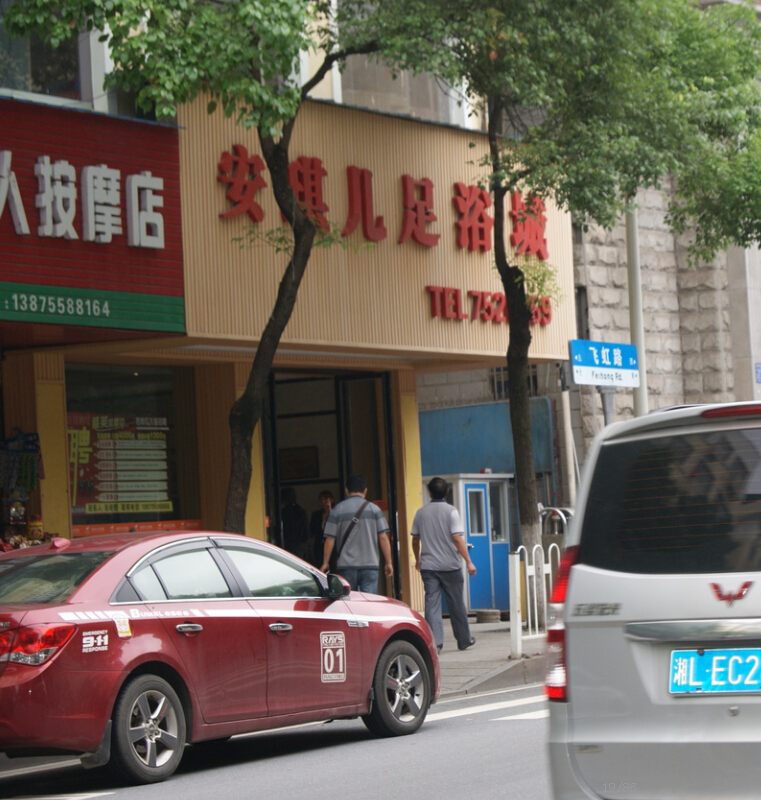

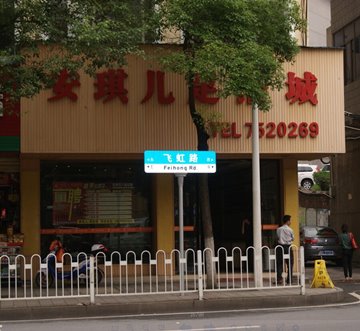

郴州安琪兒足浴城生物質鍋爐工程方案設計案例

一、生物質鍋爐工程概況

該鍋爐工程為郴州市飛虹路安琪兒足浴城熱能鍋爐系統設計方案，該鍋爐工程預計200人用水，按供方數據初步預算每天需要用衛生熱水量40噸，本鍋爐方案選用郴州聚能公司生產的節能環保鍋爐設備：生物質鍋爐ZRS-20一臺、保溫水箱25噸壹個。以實現對該鍋爐工程的熱量需求。

二、鍋爐工程設計

1、鍋爐設計依據：

1）、《節能熱水器設計規范》（GB5001-2003）；

2）、《南方采暖設計規范》（GB50039-2003）；

2、鍋爐安裝設計參數：

鍋爐設計方案前提條件：

1、以知條件

1）該鍋爐工程預計200人用水

2、鍋爐安裝要求條件

1）生物質鍋爐應放在避免陽光直射、避雨、通風條件好的房間。

2）生物質鍋爐房地面斜坡水平不大于100，務必安裝地漏。

3）鍋爐房間無異常振動及碰撞的地方。

4）鍋爐房間選擇能承受滿水重量的地方。

5）鍋爐房間選擇周圍無易燃易爆物及有腐蝕性化學物品的地方。

6）動力電源能滿足要求，引至中心負荷1米范圍內。（配電源插座）

7）生物質鍋爐設備安裝運行后，必須保證不改變鍋爐設備原運行原理。

3、鍋爐設備選型：

ZRS-20型生物質清潔燃料智能鍋爐技術參數

三、經濟性分析

1、空氣源運行費用：（價格為1元/度，熱值860大卡/kg,設備熱利用率為260%）

1）冬季熱水費用：（冬季按4個月平均計算，每噸水提高40度溫度，每度電按1元計算）

（當室外溫度小于15度時需用電輔助加熱，加熱一噸水需23度電，2個月）；

40000萬÷（860大卡×200%）×1元/度=23元/噸

每天的費用：40噸×23元/噸=920元

每月的費用：920元×30天=27600元

冬季總費用：27600元×2個月=55200元

（當室外溫度小于5度時完全用電加熱，加熱一噸水需52度電，2個月）

40000÷（860大卡×100%）×1元/度=47元/噸

每天的費用：40噸×47元/噸=1880元

每月的費用：1880元×30天=56400元

冬季總費用：56400元×2個月=112800元

冬季總費用55200元＋112800元=168000元

2）夏季熱水費用：（夏季按8個月平均計算，每噸水提高20度溫度，每加熱1噸水需12度電平均計算，每度電按1元計算）

20000÷（860大卡×260%）×1元/度=9元/噸

每天的費用：40噸×9元/噸=360元

每月的費用：360元×30天=10800元

夏季總費用：10800元×8個月=86400元

全年熱水總費用：

冬季費用168000元＋夏季費用86400元=254400元

2、自然人生物質鍋爐運行費用：（價格為1.0元/kg，熱值4500大卡/kg,設備熱利用率為96%）

1）冬季衛生熱水費用：（冬季為4個月，每噸水提高40度溫差平均計算）1噸熱水提高40度溫差所需的熱值為40000大卡。

40000大卡÷（4500大卡/kg×96%）×1.0元/kg≈9.2元

每天的費用：40噸×9.2元＝368元

每月的費用：368元×30天=11040元

   冬季的費用：11040元/月×4個月＝44160元

2）夏季衛生熱水費用：（春、夏、秋季為8個月，每噸水提高20度溫差平均計算）1噸熱水提高40度溫差所需的熱值為40000大卡。

20000大卡÷（4500大卡/kg×96%）×1.0元/kg≈4.6元

每天的費用：40噸×4.6元=184元

每月的費用：184元/天×30天＝5520元

   春秋兩季的費用：5520元/月×8個月＝44160元

   全年熱水總費用：

冬季熱水費用44160元＋夏季熱水費用44160元＝88320元

全年對比節約費用為：

   空氣源與生物質鍋爐全年對比節約：

    254400元（空氣源）－88320元（生物質鍋爐）=166080元

顯然，本鍋爐方案與使用其他設備相比的經濟效差十分顯著的，建議業主采納。
